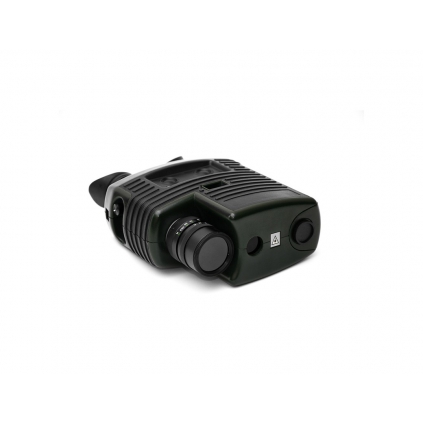

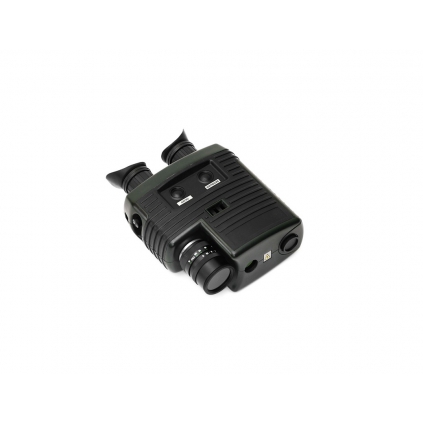

Profesionálny detektor GCU-OSD10 je určený na vyhľadávanie a vizualizáciu prenosných kamerových systémov tajného pozorovania (SOS - Tajný systém pozorovania), ktoré sú zamaskované v rôznych predmetoch a sú používané v rozdielnych svetelných podmienkach s maximálnym dosahom od 500 do 1000 metrov (V závislosti od počasia).
Popis produktu:
Základným princípom fungovania je efekt tzv. „mačacieho oka“ (efekt odrazu svetla), ktorý spočíva v schopnosti optických objektov odrážať sondované žiarenie v opačnom smere s uhlom blízko uhla dopadu. Polovodivá laserová IR dióda (vysielací kanál) slúži ako zdroj snímania žiarenia. Odrazený signál je registrovaný citlivou videokamerou na základe snímača prenosu (prijímacieho kanálu).
Zariadenie je vyvinuté na optickej schéme bez paralaxy, t.j. s optickým zarovnaním prijímacích a vysielacích kanálov. Vysielací kanál generuje laserový lúč vo vertikálnej forme umiestneného obdĺžnikového rastra. Schopnosť osvetlenia rastru sa v prípade potreby môže meniť v závislosti od vzdialenosti od objektu sledovania, aby sa získal najlepší kontrast obrazu. Ostrosť obrazu sa zameriava úpravou objektívu videokamery.

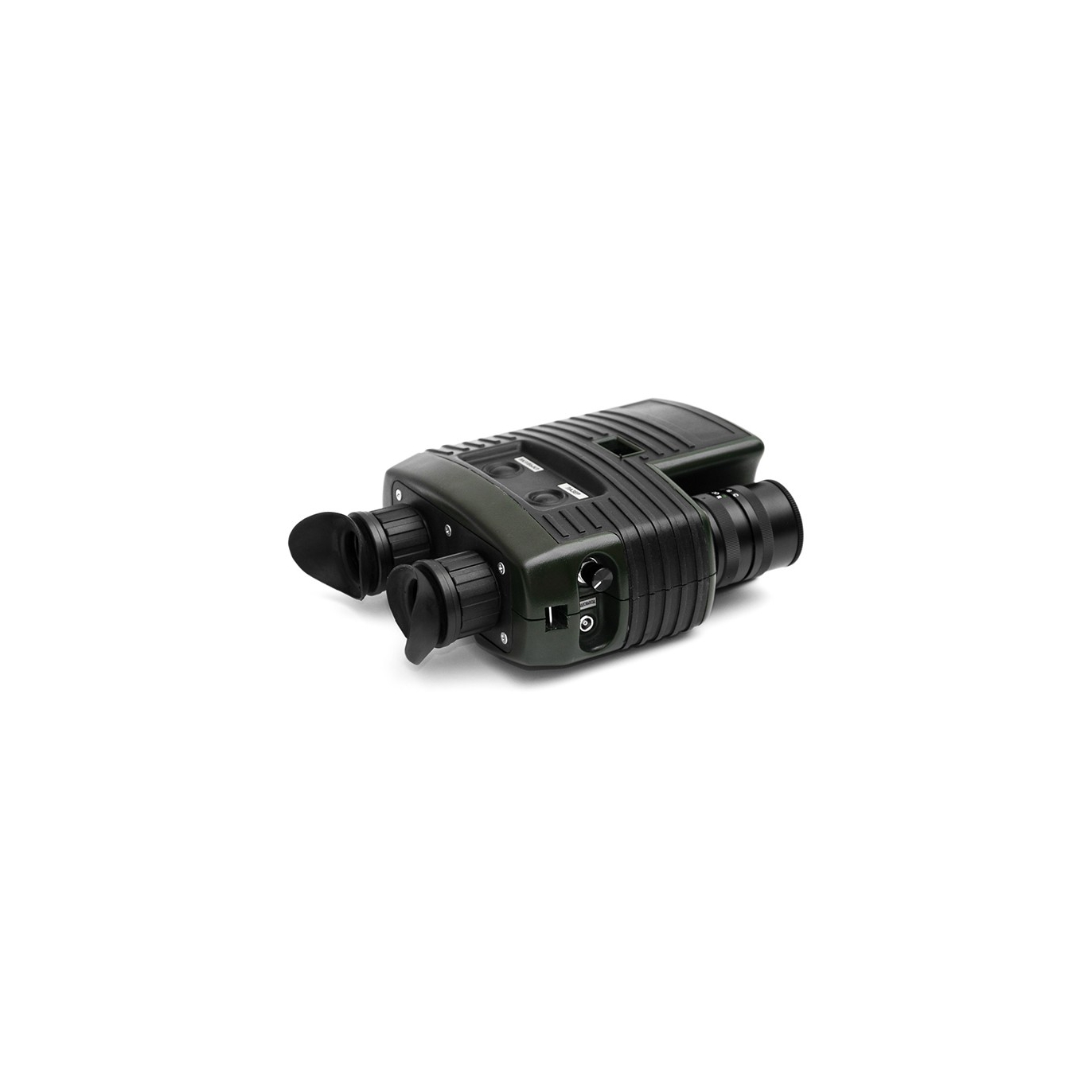

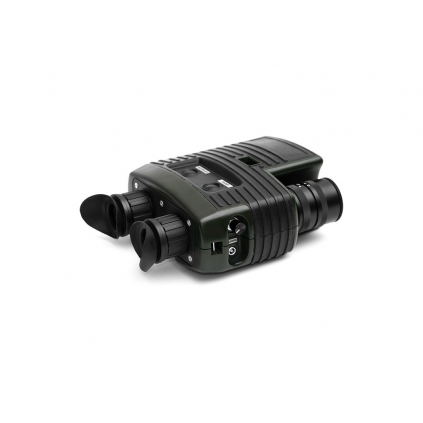

Vizualizácia objektov sledovania sa vykonáva pomocou zabudovaného pseudobinokulárneho zariadenia. Aby bolo možné získať lepší obraz, telo prístroja je vybavené upevnením a pripojením pre externý 5“ LCD monitor (dodávaný na požiadanie zákazníka) a taktiež s externým CCIR štandardným video signálom pre pripojenie k externému monitoru, videorekordéru alebo počítaču (zásuvka S video ).
Technické špecifikácie:
| Charakteristika prijímača žiarenia | |
| Typ senzora: | 1/2 ", CCD |
| Veľkosť senzora: | 752 x 582 pixelov |
| Objektív detektora | |
| Ohnisková vzdialenosť: | 50 mm |
| Uhol zorného poľa (FOV): | 7,3° x 5,5° |
| Rozsah zaostrenia: | 2 m ... ∞ |
| Rozsah akcií | |
| Rozsah detekcie zariadení na sledovanie a detekciu: | Do 500 ... 1000 m skutočný účinný rozsah detekcie závisí od poveternostných podmienok. |
| Očný a zabudovaný displej | |
| Otáčanie rozsahu oka: | ± 4 dioptrie |
| Displej (typ a rozlíšenie displeja): | AMLCD 0,44 ", 640 x 480 pixelov |
| Osvetlenie | |
| Typ vstavaného zdroja svetla: | Laser |
| Vlnová dĺžka: | 808 nm |
| Uhol zvýraznenej plochy: | 1° x 3° |
| Funkčné schopnosti | |
| - konštantné / pulzné režimy laserového osvetlenia | |
| - ovládanie jasu | |
| Rozhranie | |
| Video: | PAL, konektor LEMO |
| Samostatné napájanie: |
Vymeniteľná batéria 7V |
| Zdroj (Sieťový adaptér): | 12 V |
| Prevádzkovanie nepretržitého času: | 3 hodiny v normálnych klimatických podmienkach |
| Fyzická charakteristika | |
| Hmotnosť so zdrojmi napájania: | 1,6 kg |
| Celkové rozmery: | 220 x 150 x 80 mm |
| Stupeň ochrany: | IP65 |
| Prevádzkové podmienky | |
| Rozsah prevádzkovej teploty: | -10 ° C ... + 40 °C |
Obsah balenia:
1x Zariadenie GCU-OSD10
1x Video kábel
1x LCD monitor (S pripojeným bodom), *Nepovinné
1x Nabíjacia jednotka
1x Prevodník AC/DC
1x Nabíjateľná batéria

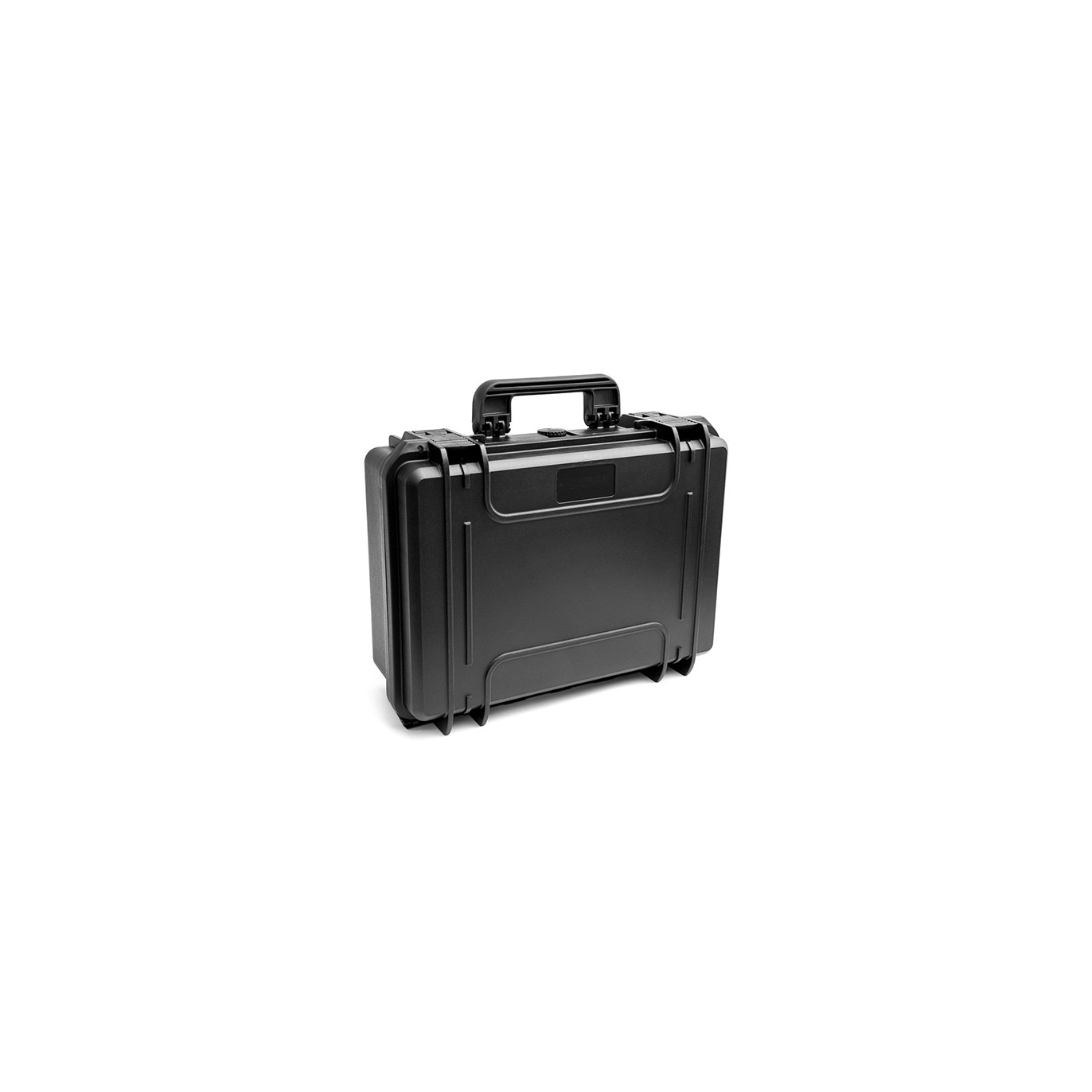

1x Ochranné balenie (Púzdro z plastu s penovou gumovou podložkou)
Všetky ponúkané výrobky v tejto kategórii slúžia na študijné a súkromné účely! Nevyužívajte techniku na účel, ktorý by mohol byť v rozpore s právnymi normami platnými na území jednotlivých krajín. Predávajúci nezodpovedá za akúkoľvek ujmu a škodu spôsobenú nezákonným použitím predanej techniky!
