Ako vybrať digitálny mikroskop podľa zväčšenia, rozlíšenia a použitia

Začnite konkrétnym použitím, nie najvyšším číslom

Najskôr si určte, čo budete pozorovať a aký výsledok potrebujete. Pri základnej vizuálnej kontrole môže byť podstatné veľké zorné pole a jednoduché ovládanie. Pri technickej dokumentácii sa zvyšuje význam rozlíšenia, stabilného stojana a možnosti ukladať snímky.

Digitálny mikroskop na profesionálne použitie nemusí mať automaticky najvyššiu hodnotu každého parametra. Dôležitejšie je, aby jeho optika, snímač, osvetlenie a pracovná vzdialenosť zodpovedali pravidelne vykonávanej úlohe. Zbytočne vysoké zväčšenie môže obmedziť orientáciu na vzorke, zatiaľ čo krátka pracovná vzdialenosť sťaží prácu s nástrojmi.

•       Kontrola výrobkov a materiálov: povrchové chyby, trhliny, nečistoty, nerovnosti a kvalita opracovania.
•       Elektronika: spájkované spoje, malé súčiastky, vodivé cesty, poškodenia a možné skraty.
•       Výskum: podrobné pozorovanie, porovnávanie a dokumentovanie vzoriek.
•       Vzdelávanie: spoločné sledovanie obrazu na monitore a ukladanie ukážok.
•       Kontrolná dokumentácia: fotografie, videá, označenie zistených chýb a podpora merania.
•       Medicínske aplikácie: modely a nadstavce navrhnuté pre konkrétny spôsob odborného pozorovania.

Základné modely sú určené na jednoduchšie pozorovanie a menej náročné obrazové výstupy.Univerzálne mikroskopy Dino-Lite pokrývajú rôznorodejšie pracovné úlohy. Profesionálne a špecializované rady pridávajú vysoké rozlíšenie, väčšiu pracovnú vzdialenosť, osobitné osvetlenie alebo vysoké zväčšenie.

Ak riešite, ako vybrať USB mikroskop, nezačínajte konektorom. USB určuje spôsob pripojenia, ale nie vhodnosť optiky pre konkrétnu vzorku. Najskôr stanovte použitie a až potom porovnajte pripojenie, softvér a ďalšie funkcie.

Typ vzorky určuje zorné pole aj vzdialenosť objektívu

Malá plochá vzorka umožňuje priblížiť objektív bez zložitej manipulácie. Pri členitom, väčšom alebo krehkom predmete môže krátka vzdialenosť prekážať. Objektív sa nemusí dostať k požadovanému miestu alebo môže obmedzovať prístup k pozorovanej časti.

Zorné pole mikroskopu označuje plochu, ktorú vidíte v jednom zábere. S rastúcim zväčšením sa spravidla zmenšuje. Pri kontrole povrchu preto potrebujete rozlíšiť chybu, ale zároveň vidieť dostatok okolia na určenie jej polohy.

Veľkosť pozorovaného objektu ovplyvňuje aj voľbu stojana. Malú súčiastku môžete položiť na stabilnú pracovnú plochu. Väčší výrobok môže vyžadovať nastaviteľné rameno, širšiu základňu alebo polohu objektívu mimo základne stojana.

Pracovná vzdialenosť objektívu je priestor medzi jeho prednou časťou a zaostreným povrchom. Pri pasívnom pozorovaní môže stačiť štandardná vzdialenosť. Ak potrebujete predmet otáčať, opravovať alebo sa ho dotýkať nástrojmi, vhodnejší bude model s dlhšou pracovnou vzdialenosťou.

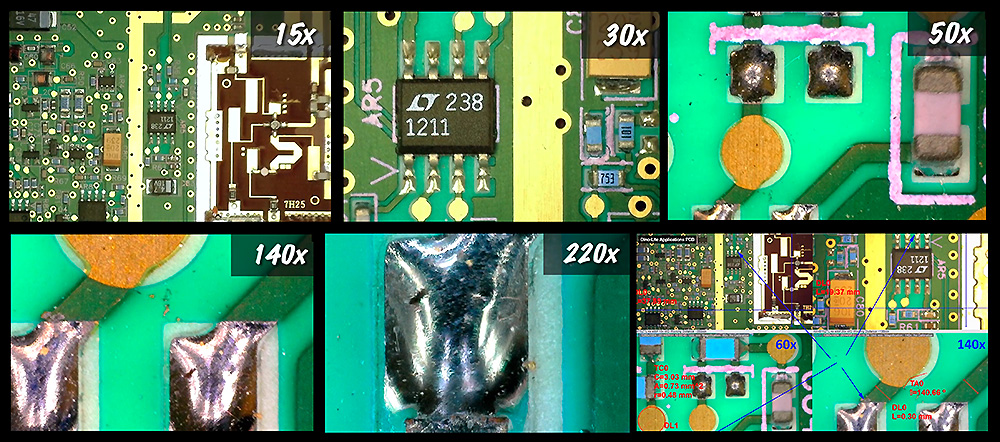

Väčšie zväčšenie nemusí znamenať lepší výsledok

Zväčšenie určuje, ako veľký sa pozorovaný detail zobrazí. Nehovorí však, koľko detailov dokáže zachytiť snímač, ani aká veľká časť predmetu zostane v obraze. Pri výbere preto oddeľujte optické zväčšenie od rozlíšenia digitálnej snímky.

Na mnohé kontrolné a dokumentačné úlohy postačuje rozsah približne do 200×. Umožňuje sledovať drobné detaily a zároveň zachovať použiteľné zorné pole. Digitálny mikroskop 200× môže byť vhodnejší na bežnú kontrolu než model s extrémnou hodnotou, pri ktorej uvidíte iba veľmi malú časť vzorky.

Špecializované mikroskopy ponúkajú zväčšenie 400×, 500× alebo až 900×. Takéto hodnoty majú význam pri veľmi malých štruktúrach, ktoré nižší rozsah nezobrazí dostatočne. Súčasne rastú nároky na stojan, zaostrenie, svetlo a presnú polohu vzorky.

Pri otázke, aké zväčšenie mikroskopu potrebujete, pomôže zohľadniť veľkosť najmenšieho sledovaného znaku. Dôležité je aj to, či chcete vidieť iba samotný detail, alebo jeho polohu voči okoliu. Druhá úloha si často vyžiada menšie zväčšenie a väčšie zorné pole.

•       Na rýchlu orientáciu po vzorke použite nižšie zväčšenie.
•       Na bežnú technickú kontrolu porovnajte modely s rozsahom približne do 200×.
•       Na najmenšie štruktúry vyberajtemikroskopy s vysokým zväčšením.
•       Pri veľkom zväčšení počítajte s potrebou stabilného stojana.
•       Ak pod mikroskopom pracujete s nástrojmi, overte si pracovnú vzdialenosť pri požadovanom zväčšení.

Najvyššia hodnota uvedená pri modeli nemusí byť najčastejšie využívaným nastavením. Pri praktickej kontrole býva podstatná možnosť plynulo prechádzať medzi orientačným pohľadom a detailom. Preto porovnávajte celý rozsah, nie iba jeho hornú hranicu.

Rozlíšenie ovplyvňuje množstvo zachytených detailov

Rozlíšenie snímača vyjadrené v megapixeloch ovplyvňuje množstvo obrazových informácií v digitálnej snímke. Vyššia hodnota umožňuje vytvoriť podrobnejší výrez a zachovať viac detailov pri zobrazení na veľkej obrazovke. Nedokáže však kompenzovať nevhodné zväčšenie, nesprávne zaostrenie alebo slabé osvetlenie.

Modely s rozlíšením 1,3 Mpx alebo 2 Mpx môžu postačovať na pozorovanie a menej náročné dokumentovanie. Rozlíšenie 5 Mpx poskytuje viac obrazových údajov pre fotografie a výrezy. Mikroskop s 8 Mpx snímačom je vhodný najmä vtedy, keď potrebujete 4K obraz a podrobné profesionálne výstupy.

Vyššie rozlíšenie má zmysel pri ukladaní kontrolných snímok, tvorbe správ a prezentovaní výsledkov. Ak budete obraz iba priebežne sledovať v menšom okne, nemusíte jeho plný potenciál využiť. Do rozhodovania preto zahrňte aj rozlíšenie a veľkosť obrazovky, na ktorej budete pracovať.

4K digitálne mikroskopy Dino-Lite využívajú 8 Mpx snímač. Ich prínos sa prejaví pri detailnom obraze, práci s výrezmi a zobrazení na vhodnom monitore. Samotné označenie 4K však neprezrádza pracovnú vzdialenosť, rozsah zväčšenia ani dostupné svetelné funkcie.

Pri porovnávaní výsledkov sledujte celý obrazový reťazec. Optika musí detail najskôr správne zobraziť, snímač ho zachytiť a softvér následne spracovať. Výsledok ovplyvňuje aj pevné upevnenie mikroskopu a rovnomerné osvetlenie vzorky.

•       Na jednoduché pozorovanie nemusíte automaticky vyberať najvyššie rozlíšenie.
•       Na kontrolné fotografie porovnajte požadovanú veľkosť a spôsob použitia snímok.
•       Na zväčšovanie výrezov vyberte snímač s dostatočným počtom obrazových bodov.
•       Na 4K obraz potrebujete vhodný mikroskop, pripojenie aj zobrazovacie zariadenie.
•       Pri každom rozlíšení dbajte na správne zaostrenie, osvetlenie a stabilitu.

Pracovná vzdialenosť rozhoduje o pohodlí pri manipulácii

Pracovná vzdialenosť určuje, koľko miesta zostane medzi objektívom a zaostreným povrchom. Pri jednoduchom pozorovaní plochej vzorky môže stačiť štandardný model. Pri opravách a manipulácii sa však krátky priestor rýchlo stane obmedzením.

Mikroskop s dlhou pracovnou vzdialenosťou ponecháva viac miesta na spájkovačku, pinzetu, sondu alebo iný nástroj. Uľahčuje aj kontrolu väčších, členitých a krehkých predmetov, ktorých sa objektív nemá dotknúť. Označenia LWD a ELWD sa používajú pri modeloch navrhnutých pre predĺženú pracovnú vzdialenosť.

Dlhšia vzdialenosť ovplyvňuje spôsob, akým mikroskop zapadne do celého pracoviska. Samotné telo musí byť upevnené tak, aby stojan neprekážal rukám ani pohybu predmetu. Pri spájkovaní treba zohľadniť aj smer, z ktorého prichádza nástroj a odsávanie.

•       Potrebujete pod objektívom používať pinzetu, sondu alebo spájkovačku.
•       Kontrolujete väčší alebo členitý predmet, ktorý nemožno položiť tesne k objektívu.
•       Vzorkou musíte počas pozorovania otáčať alebo posúvať.
•       Pozorovaný predmet je krehký alebo citlivý na dotyk.
•       Potrebujete väčšie zorné pole a lepší prehľad o okolí kontrolovaného miesta.

Ak sa vás týka niektorá z týchto situácií, pozrite sidigitálne mikroskopy s dlhou pracovnou vzdialenosťou. Pri jednotlivých modeloch porovnajte využiteľnú vzdialenosť pri zväčšení, s ktorým budete reálne pracovať.

Dlhšia pracovná vzdialenosť nie je potrebná pri každej aplikácii. Na statické pozorovanie malej plochej vzorky môže byť vhodnejší štandardný model. Rozhodujúci je priestor, ktorý musí zostať voľný počas skutočnej práce, nie iba pri prvom nastavení obrazu.

Skontrolujte pripojenie, osvetlenie a príslušenstvo

Spôsob pripojenia vyberajte podľa toho, kde chcete obraz sledovať a spracúvať. USB mikroskop k počítaču umožňuje používať kompatibilný softvér, ukladať fotografie a video alebo pracovať s podporovanými meracími funkciami. Priamy výstup na monitor či televízor sa hodí tam, kde je prioritou okamžitý obraz.

Bezdrôtové riešenie môže uľahčiť prácu s kompatibilným mobilným zariadením alebo na pracovisku, kde kábel obmedzuje pohyb. Treba však overiť podporované zariadenia, spôsob prenosu a funkcie dostupné pri danom pripojení. Jednotlivé možnosti nemusia poskytovať rovnaké softvérové nástroje.

•       USB pripojenie: práca s počítačom, softvérom DinoCapture, snímkami a podporovaným meraním.
•       Priame pripojenie k monitoru alebo televízoru: sledovanie obrazu bez potreby bežnej práce v počítačovom programe.
•       Bezdrôtové pripojenie: obraz na kompatibilnom mobilnom zariadení a voľnejšie usporiadanie pracoviska.
•       Vysokorýchlostný obraz: kontrola pohybujúcich sa predmetov alebo činnosti vykonávanej pod mikroskopom.

Osvetlenie ovplyvňuje, ktoré povrchové znaky uvidíte. Bežné LED diódy vyhovujú mnohým kontrolným úlohám, no lesklé materiály môžu vytvárať výrazné odlesky. Nastaviteľný polarizátor pomáha obmedziť odrazy od kovov, plastov a ďalších reflexných povrchov.

Regulácia LED osvetlenia umožňuje upraviť množstvo a smer svetla podľa povrchu. Špecializované aplikácie môžu vyžadovať UV, IR, fluorescenčné alebo iné osvetlenie. Takéto modely vyberajte podľa vlastností vzorky a konkrétneho znaku, ktorý potrebujete zviditeľniť.

Digitálny mikroskop s meraním potrebuje podporovaný softvér, správnu kalibráciu a stabilnú polohu. Meraciu funkciu preto neposudzujte oddelene od stojana. Aj malé posunutie alebo zmena nastavenia môže ovplyvniť spôsob, akým sa údaj určuje.

Stojan na digitálny mikroskop drží objektív v nastavenej polohe a obmedzuje chvenie. Základný stojan môže postačiť na jednoduché sledovanie. Pri veľkom zväčšení, meraní alebo práci oboma rukami je vhodná profesionálna konštrukcia s presnejším nastavením.

•       Skontrolujte stabilitu stojana pri plánovanom zväčšení.
•       Overte si rozsah výškového a uhlového nastavenia.
•       Pri elektronike zvážte ESD bezpečné vyhotovenie pracoviska.
•       Porovnajte kompatibilné držiaky, adaptéry, nadstavce a krytky.
•       Pri špecifickom povrchu vyberte vhodné prídavné svetlo.
•       Overte kompatibilitu príslušenstva s konkrétnym modelom Dino-Lite.

V kategóriipríslušenstvo pre mikroskopy Dino-Lite nájdete základné a profesionálne stojany, ESD bezpečné riešenia, držiaky, adaptéry, kryty, svetlá a ovládače. Príslušenstvo vyberajte spolu s mikroskopom, aby pracovná vzdialenosť a rozsah pohybu zodpovedali vašej aplikácii.

V rámci technickej podpory v spoločnosti Akruks pomáhame klientom porovnať model, stojan a potrebné doplnky ako jedno ucelené pracovisko. Pri výbere vychádzame z typu vzorky, veľkosti detailu, požadovaného obrazového výstupu a priestoru na manipuláciu. Takto možno oddeliť potrebné funkcie od parametrov, ktoré by pri danej práci zostali nevyužité.

Vybrať digitálny mikroskop

FAQ

Ako vybrať digitálny mikroskop na profesionálne použitie?

Začnite konkrétnou pracovnou úlohou a typom vzorky. Následne porovnajte zväčšenie, rozlíšenie, pracovnú vzdialenosť, osvetlenie a pripojenie. Profesionálny model má zodpovedať požadovanému výsledku, nie iba ponúkať najvyššie technické hodnoty.

Aké zväčšenie má mať digitálny mikroskop?

Na mnohé kontrolné úlohy postačuje rozsah približne do 200×. Zväčšenie 400×, 500× alebo 900× má význam pri veľmi malých štruktúrach. S rastúcim zväčšením sa zmenšuje zorné pole a rastú nároky na stabilitu.

Aký je rozdiel medzi zväčšením a rozlíšením mikroskopu?

Zväčšenie určuje veľkosť zobrazeného detailu. Rozlíšenie ovplyvňuje množstvo obrazových informácií zachytených snímačom. Vysoké rozlíšenie preto nenahrádza nevhodnú optiku ani potrebné zväčšenie.

Kedy sa oplatí digitálny mikroskop so 4K rozlíšením?

Oceníte ho pri podrobnej dokumentácii, zväčšovaní výrezov a zobrazovaní na veľkej obrazovke. 4K obraz s 8 Mpx snímačom zachytí viac obrazových informácií. Na jednoduché priebežné pozorovanie však nemusí byť najvyššie rozlíšenie potrebné.

Čo znamená pracovná vzdialenosť mikroskopu?

Je to vzdialenosť medzi prednou časťou objektívu a zaostreným povrchom. Dlhšia pracovná vzdialenosť ponecháva viac priestoru na nástroje a manipuláciu. Je podstatná pri spájkovaní, opravách a kontrole väčších predmetov.

Na čo je vhodný univerzálny digitálny mikroskop?

Hodí sa na rôzne druhy kontroly, pozorovania a dokumentovania. Univerzálny model je vhodný tam, kde sa striedajú materiály, súčiastky alebo vzorky. Pri úzko zameranej aplikácii môže byť vhodnejší špecializovaný rad.

Potrebuje digitálny mikroskop pripojenie k počítaču?

Nie každý model musí pracovať iba s počítačom. Dostupné sú riešenia s USB pripojením, priamym výstupom na monitor alebo televízor aj bezdrôtovým prenosom. Spôsob pripojenia vyberte podľa toho, či potrebujete softvér, meranie alebo iba živý obraz.

Dá sa digitálnym mikroskopom presne merať?

Pri podporovaných modeloch možno používať meracie funkcie kompatibilného softvéru. Potrebná je správna kalibrácia a stabilné upevnenie mikroskopu. Možnosti merania si vždy overte pri konkrétnom modeli.

Kedy potrebujem k mikroskopu profesionálny stojan?

Profesionálny stojan je vhodný pri vysokom zväčšení, meraní, fotografovaní a práci oboma rukami. Poskytuje stabilnejší obraz a presnejšie nastavenie polohy. Základný stojan môže postačiť na jednoduché pozorovanie.

Na čo slúži polarizačný filter v digitálnom mikroskope?

Polarizačný filter pomáha obmedziť odlesky na lesklých a reflexných povrchoch. Uplatní sa pri kovoch, plastoch, spájkovaných spojoch a podobných materiáloch. Nastaviteľná polarizácia umožňuje prispôsobiť účinok konkrétnej vzorke.
